Anleitung für Projektorspiegel in Second Life

Grundlage dieser Anleitung sind zwei Blogposts, die ich im April und Mai hier im Blog geschrieben habe. Im ersten Post hatte Adeon Writer in einem Video gezeigt, wie man mit Hilfe eines normalen Projektors und einer flachen Oberfläche einen Portal-Effekt erzeugt, der sich aber im Grunde wie ein Spiegel verhält.

Im zweiten Post einen Monat später, wurde dann von Loki Eliot gezeigt, wie man mit einem invertierten Projektorwürfel einen 360 Grad Spiegeleffekt erzeugt. Loki erklärt allerdings nur, wie der Projektor funktioniert und nicht, wie man die Spiegelobjekte erzeugt. Meine Anleitung vereint jetzt einfach beide Erklärungen, weil ich das in den letzten Tagen selbst einmal ausprobiert habe.

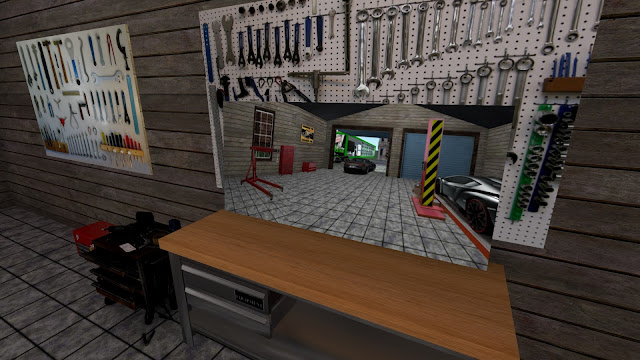

Meine Garage im Spiegel betrachtet
Das wichtigste Objekt ist dabei dieser invertierte Projektorwürfel. Den gibt es bei Loki auf Escapades Islands. Dieser Teleport sollte direkt zu einer Demoszene führen, in der auch eine Box mit dem Würfel und einer englischen Anleitung steht. Das kann man sich dort kostenlos abholen

Das zweite, was man für den 360 Grad Spiegeleffekt braucht, ist ein 360 Grad Panoramafoto, das mit dem Second Life Project 360 Snapshot Viewer aufgenommen wurde. Wie man mit diesem Viewer so ein Panoramafoto erstellt, hatte ich zuletzt hier erklärt.

Das erstellte 360 Grad Foto sollte etwa von dort gemacht werden, wo später der Spiegel steht. Denn die Panoramaaufnahme wird durch den Projektor auf die Oberfläche des Spiegels projiziert. Und zwar so, dass sie sich mit der Kamera auch perspektivisch ändert.

Das gespeicherte 360 Grad Foto aus dem Viewer, muss dann für den Einsatz im Projektorwürfel aufbereitet werden. Dazu den Cubemap and TOAST map Generator aufrufen und das 360 Grad Foto auf das kreuzförmige Feld ziehen. Man braucht von diesem Generator nur die Cubemap und nicht die TOAST map. Die Auflösung habe ich bei mir dann auf 512 eingestellt. Für einen Spiegel bis etwa zwei Meter Kantenlänge reicht das aus. Zum Schluss auf "Download Cubemap (.zip)" klicken, um das Ergebnis auf Festplatte abzuspeichern.

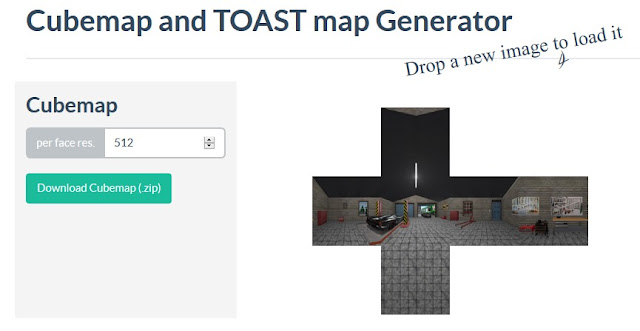

Der Cubemap Generator
Die sechs einzelnen Bilder
aus dem Cubemap Generator
Als letzte Vorbereitungsarbeit das ZIP-Archiv entpacken (es sind sechs Einzelbilder; siehe rechts). Dann jedes einzelne Bild in einem Bildbearbeitungsprogramm öffnen (z.B. IrfanView) und das Bild vertikal spiegeln.

In IrfanViewer ist das z.B. unter dem Menü  > Bild > Vertikal spiegeln zu finden (siehe Screenshot unten). Das Bild sollte danach auf dem Kopf stehen. Anschließend das Bild speichern. Hat man das mit allen sechs Bildern gemacht, kann man sie im SL Viewer in das Inventar hochladen (das kostet 60 L$). Dabei die Benennung der Bilder nicht ändern, denn die ist wichtig.

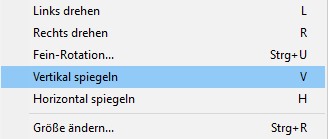

Bild vertikal spiegeln in IrfanView

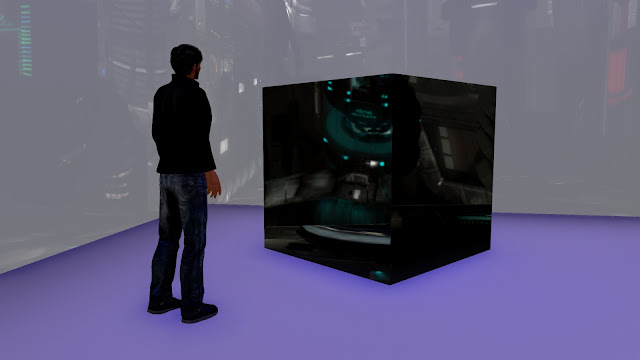

Ich habe bei mir für einen ersten Test ein vorhandenes 360 Grad Foto genommen, das ich schon 2016 auf Hangars Liquides gemacht hatte. Zusätzlich habe ich dann in meiner Mainland-Garage ein weiteres 360 Grad Foto mit dem neuesten SL Viewer erstellt. In meinem Video hier unten sind beide Beispiele zu sehen. Der richtige Spiegeleffekt wird aber nur in der Garage erzeugt, da dort eben auch die Umgebung gespiegelt wird, in der sich der Spiegel befindet. Beim Experimentieren mit dem Hangars Liquides Foto war ich in einem Würfel auf meiner Sky-Plattform. Man sieht also nur die Spiegelung und nicht die Umgebung.

Den Rest der Anleitung gibt es jetzt in Listenform.

Projektor einrichten

  1. Den invertierten Projektorwürfel von Loki dort rezzen, wo man einen Spiegel erzeugen will. Der Würfel ist transparent und auf phantom gesetzt (man kann durch ihn durchlaufen). Um ihn zu sehen, sollte man Strg + Alt + T drücken. Damit wird der Würfel mit roten Flächen dargestellt. Anschließend mit der rechten Maustaste auf den Würfel klicken und in den Bearbeitungsmodus gehen. Wenn man möchte, kann mit dann mit erneutem Drücken von Strg + Alt + T die rote Hervorhebung wieder abschalten.

    Den Würfel so verschieben, dass er den Aufstellort des späteren Spiegels umschließt. Also der Spiegel muss sich später zwingend innerhalb des Projektorwürfels befinden. Man sollte die Größe des Würfels auf 10x10x10 Meter belassen. Loki schreibt zwar, dass man bis 20 Meter gehen kann, aber ich habe das versucht und der Spiegeleffekt wird dann perspektivisch ungenauer.

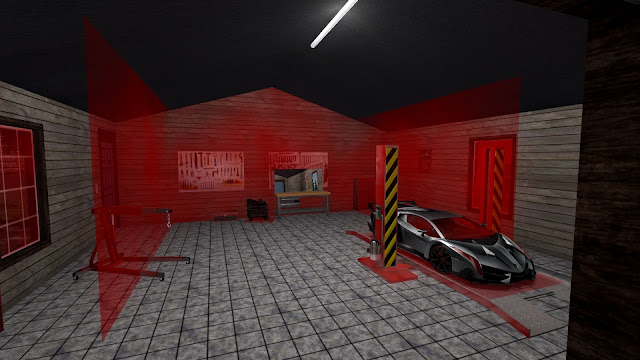

    Projektorwürfel mit Strg + Alt + T sichtbar machen
  2. Nun im Baufenster im oberen Bereich die beiden Optionen "Fläche auswählen" und "Verlinktes bearbeiten" aktivieren. So heißt es bei mir im Black Dragon. Keine Ahnung, wie es in anderen Viewern heißt. Mit diesen Optionen kann man innerhalb der verlinkten Gruppe des Projektorwürfels sowohl ein einzelnes Prim als auch die angeklickte Fläche dieses Prims auswählen.

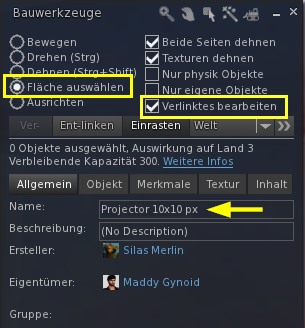

    Auswahl für Fläche und Verlinktes / Buchstaben im Namen merken
  3. Jetzt wählt man eine von den sechs Würfelseiten aus, indem man auf die innere Fläche des Würfels klickt. Dann schaut man in der Registerkarte "Allgemein" auf die letzten beiden Buchstaben im Namen des Würfelprims. Im Bild hier oben lauten die Buchstaben "px".

  4. Anschließend wechselt man zur Registerkarte "Eigenschaften" (in meinem Viewer heißt sie "Merkmale"). Dort klickt man unten auf das linke Texturfeld für Projektoren und wählt im Texturauswahlfenster die Textur mit dem Namen aus, die den letzten beiden Buchstaben aus dem Namen der Würfelfläche entspricht. Also hier im Beispiel "px".

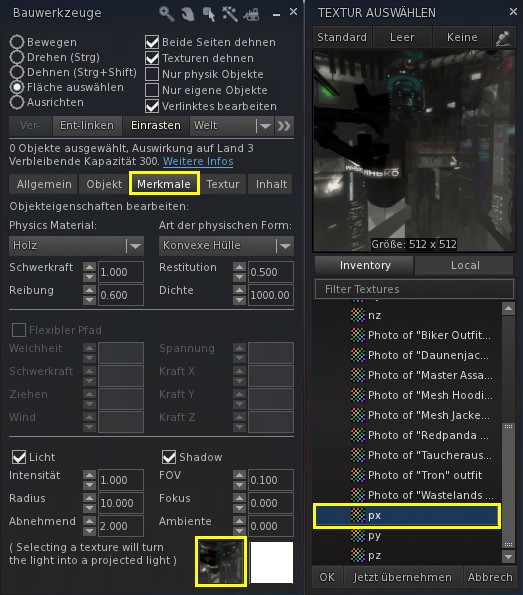

    Auswahl der Projektortextur für jede Fläche
  5. Das macht man jetzt noch mit den anderen fünf Flächen des Projektorwürfels. Also Prim/Fläche auswählen, Buchstaben im Namen merken, Projektortextur mit gleichem Namen laden. Am Ende sollten alle sechs Texturen auf je einer Fläche des Würfels zugewiesen sein.

Der Projektor ist nun fertig. Jetzt noch die kurze Anleitung, wie man die Prim-Eigenschaften für den Spiegel einstellt.


Spiegel einrichten

  1. Ein Prim rezzen und in die Form bringen, die man für den Spiegel haben möchte. Es funktioniert im Grunde jede Form (flache Platte, Würfel, Kugel, usw.).

  2. In die Registerkarte "Textur" wechseln, die vorhandene Textur vom Prim entfernen und die Farbe des Prims auf Schwarz ändern (über die Farbauswahl neben der Textur)..

  3. Für den Würfel "Ganz hell" (Full Bright) aktivieren.

  4. Das Texturfeld für "Shininess" (Glanzlicht) aktivieren (Checkbox anklicken).

  5. Als Textur für Shininess ein weißes Quadrat laden (z.B. in der Größe 128 x 128 Pixel).

  6. Die Farbe der weißen Shininess-Textur auf "Schwarz" ändern (erneut über die Farbauswahl neben der Textur).

  7. Die Werte für "Glossiness" und "Environment" ("Glanz" und "Umgebung") auf 255 ändern.

  8. Alle Anpassungen habe ich im nächsten Bild in gelb eingerahmt.

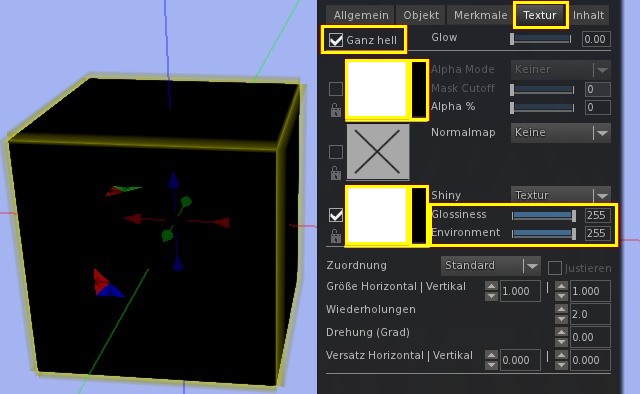

Die Eigenschaften für Spiegelprims
Damit man den Spiegeleffekt sehen kann, muss das "Erweiterte Beleuchtungsmodell" aktiviert sein. Was ich aber festgestellt habe ist, dass der Spiegeleffekt auf gekrümmten Flächen (z.B. einer Kugel) wesentlich klarer aussieht, wenn man für "Schatten" nur "Sonne & Mond" aktiviert, die "Projektoren" (lokalen Lichter) aber deaktiviert.

Meine Einstellung zum Betrachten des Spiegels

Zum Schluss noch ein kurzes Video mit den beiden Versuchen, die ich unternommen habe. In der ersten Hälfte sind meine Experimente mit der Hangars Liquides Textur auf meiner Sky-Plattform zu sehen. In der zweiten Hälfte dann meine Garage. Eigentlich hätte ein Clip mit der Garage gereicht, denn das vorher wirkt etwas surreal. Aber das wurde mir erst bewusst als das Video schon auf YouTube hochgeladen war. Und jetzt habe ich keinen Bock mehr, das zu ändern. Es soll ja nur einen ungefähren Eindruck vermitteln, was mit Projektorspiegel gemeint ist.

Projector Mirrors in Second Life




Links:


Inworld kommt das wirklich surreal.
